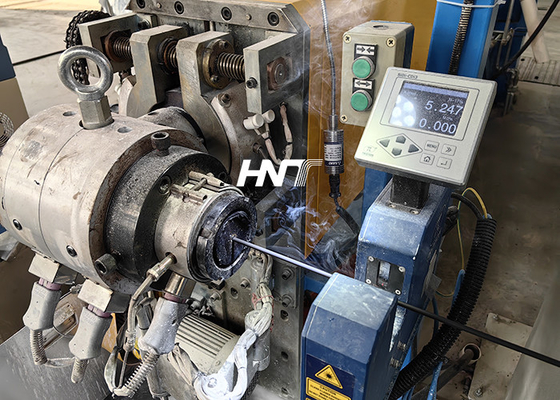

Ligne d'extrusion de câble photovoltaïque solaire à décharge motorisée 400 kg/h

80+100 ligne d'extrusion de câbles photovoltaïques solaires

1Paramètres techniques principaux:

• Cet équipement est principalement utilisé pour l'extrusion monocouleur et double couche de la ligne d'extrusion de câbles solaires pour les matériaux XHFFR ou XLPO.²à 6 mm².

2Les principaux composants de la ligne:

• 630-800 Paiement motorisé
• Danseuse payante
• Tensionnaire à décharge
• Législateur à 5 roues
• φ80 Extrudeuse d'isolation
• φ100 Extrudeuse à enveloppe
• U14 Croisée sans ajustement
• Tetser de surdose
• trou d'eau de refroidissement
• Accumulateur de fil horizontal
• Capstan à roues doubles
• Machine à étincelles à fréquence de puissance
• 630-1250 Prise en charge à double bobine

3Système de commande électrique de la ligne de production:

• L'ensemble de la chaîne de production adopte la commande à écran tactile Siemens S7-1500+KTP1200, qui peut refléter l'état de la chaîne de production en temps réel;Le cabinet de commande électrique adopte l'imitation du cabinet électrique weitu, ouvrir la porte d'un côté; l'écran d'opération adopte un écran en porte-à-faux séparé, qui ne peut pas être directement monté sur le cabinet électrique
• De l'armoire de distribution d'énergie à la prise est équipée d'un pont complet de câbles de machine, le pont adopte l'installation aérienne, avec colonne de stockage de fil;Le câble peut être acheminé à partir de la colonne de pont;
• Contrôle: commande automatique et manuelle, moteur principal, traction peut être synchrone, action unique; la machine hôte peut calibrer la courbe non linéaire du volume d'extrusion,et la traction peut être action unique et de liaison.
• Chauffage: relais de chauffage à l'état solide, contacteur de chauffage croisé, température adopte le module PLC (des mesures d'isolation électrique fortes doivent être envisagées)
