Câble en porte-à-faux liant la double torsion de machine échouant liant la machine

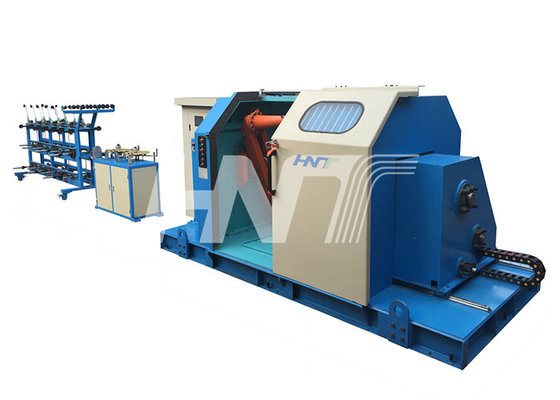

Toronneuse de 800 Simple-torsions :

Application :

L'équipement convient au toronnage de noyau du PE, le PVC a enduit des fils et de divers câbles.

Caractéristiques de fonctionnement :

La machine simple en porte-à-faux de torsion avec la structure en porte-à-faux et adopte le programme de PLC + le contrôle de vitesse de conversion de fréquence + contrôle pneumatique, pour assurer la tension uniforme du câble ; afin d'assurer la stabilité de la structure géométrique après vrillage, une structure simple de torsion est adoptée, et une roue de direction à large diamètre de guide est conçue pour réduire au maximum le recourbement et la basse perte ; Le mouvement de la bobine en porte-à-faux de torsion et de fil prendre, et le mouvement transversal de la bobine de fil, par le double contrôle de la tringlerie et de l'appareil électrique, s'assurent que l'unité a l'excellente synchronisation des quatre états de démarrage, de fonctionnement normal, d'arrêt lent, et d'arrêt d'urgence. Caractéristiques stables ; représentation stable du lancement de torsion. Opération simple, pour assurer l'excellente performance des produits.

machine simple de torsion de 800 encorbellements :

1. Fil applicable de noyau : Ф0.6-6.0mm.
2. Diamètre extérieur échoué : MAXФ15mm,
3. Vrillage de la gamme de distance : 20~200mm.
4. Diamètre de bobine : Ф800mm.
5. Vitesse de treuil simple en porte-à-faux : 600 t/mn.
6. Direction : « S » gauche et droit, « Z » peut être commuté.
7. Mode d'opération : opération d'écran tactile.
8. Chaîne de production vitesse : 0-60m/min
9. Moteur principal : 11KW ;
10. Inverseur principal : 11KW ;
11. Frein : Frein à disque 10KG pneumatique ;
12. Moteur de réglementation de vitesse : 3.7KW ;
13. Inverseur de contrôle de vitesse : 3.7KW ;
14. Traversée : Le moteur conduit la vis sans fin pour la disposition de câble. Moteur : puissance 1/2HP, rapport de réduction : 6:1,
15. Spécifications de bobine réceptrice : Φ800 ;
16. Verrouillage de bobine : verrouillage de manuel.
17. Ascenseur de bobine : ascenseur électrohydraulique.
18. Opération d'interface homme-machine : La distance, la vitesse, et le mètre de torsion peuvent être enregistrés, montré et ensemble à tout moment, et ont commun
19. Affichage de défaut ; écran tactile de couleur : 8 couleurs 6 pouces.
20. Modèle de spécifications de contrôleur programmable de PLC : SIEMENS S7-200 CPU266 ;
