| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable |
| Standard Packaging: | Selon les exigences de client |
| Période De Livraison: | 30-120 jours |
| Méthode De Paiement: | T/T, L/C |

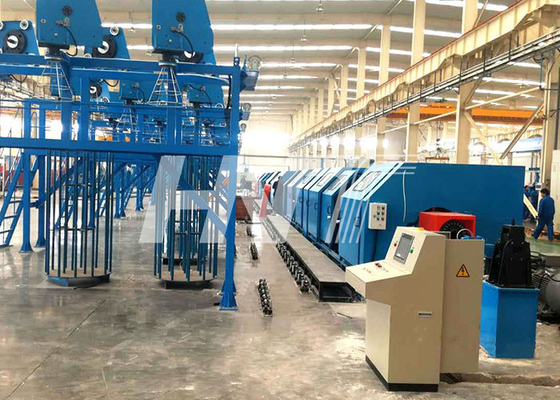

Toronneuse TXJ1100 concentrique
Application :
Principalement utilisé pour la mèche en aluminium circulaire de cuivre et en aluminium de toronnage et de dessin ou de pression échouée par conducteur en forme d'hélice et de noyau en acier de conducteur, mèche d'alliage d'aluminium.
Paramètre technique principal :
1. La machine est conçue pour le toronnage de NO--de retour-torsion et pressurage du cuivre, de l'aluminium et des conducteurs circulaires et sectoriels d'ACSR.
2. Machine avec la bonne rigidité de structure de cadre, contribuant à la vitesse courante élevée, le chargement rapide et commode, aucune bobine de chiffre d'affaires et etc. ;
3. Un fil par bobine, plus le contrôle de tension simple et stable, et la ligne vitesse maximum de fonctionnement atteint 3 fois qui de la ligne de toronnage rigide de cadre ;
4. La machine avec la fonction de détection automatique de fil-coupure s'arrêtera immédiatement quand il y a des coupures de fil ;
5. Le contrôle de PLC est adopté, fournissant l'opération stable, la représentation fiable et le niveau élevé d'automation.
6. Surcharge de la protection de réceptrice ;
7. protection de pression de Bas-air ;
8. Fil-rupture de l'arrêt.
Double dispositif de cabestan
Diamètre de roue de traction F2500mm
Max. Traction Speed 120m/min
Max. Traction 12T
Moteur 110kW (moteur variable de traction de fréquence à C.A.)
De doubles roues, double commande, cannelure en U, deux roues sont installées d'une manière inclinée de faciliter le voyage de câble et assurer la surface de câble n'est aucun conflit
Avec un dispositif de pressing pneumatique de fil, assurez que le câble n'est pas lâche en s'arrêtant, lancement échoué est stable.
La traction est conduite par le moteur variable de fréquence à C.A. séparément, contrôle de conversion de fréquence d'inverseur.
Paramètre technique
| Diamètre d'application de câblage cuivre simple | Φ1.7~Φ4.5mm |
| Diamètre d'application de fil simple d'Alumium | Φ1.8~Φ5.0mm |
| Diamètre d'application d'alliage simple d'Alumium | Φ1.7~Φ4.5mm |
| Diamètre de toron de maximum. | Φ45mm |
| Longueur de configuration | 40~350mm (sans étape ajustez) |
| Maximum tournez la vitesse | 500rpm |
| Ligne vitesse maximum | 120m/min |
| Vitesse de rebobinage maximum | 150~200m/min |
| Taille de bobine de cage | 1100×500×200mm |
| Profit de rebobinage | Φ600×Φ1060×H1730mm |
| La cage tournent le moteur | C.A. |
Disposition de toronneuse concentic :
|
|
