| Nombre De Pièces: | 1 ensemble |
| Prix: | negotiable |
| Standard Packaging: | Selon les exigences de client |
| Période De Livraison: | 30-120 jours |
| Méthode De Paiement: | T/T, L/C |

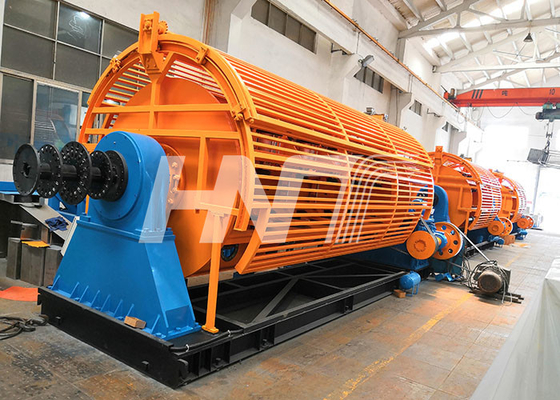

Strander rigide :
La machine est utilisée pour échouer de cuivre, en aluminium. Échouant les conducteurs concentriques, ronds, comprimés, compacts ou sectoriels unilay et inverses à employer pour la fabrication de câble ou pour les conducteurs aériens. Les lignes de toronnage rigides sont machine idéale pour la fabrication des conducteurs de grande taille pour des cables électriques de LV/MV/HV et conducteurs aériens (AAC/AAAC/ACSR). Préparé à Bobbin Dia. 630mm à 710mm avec le système automatique de charge au sol de côté ou à 45° aussi bien que les systèmes spéciaux adaptés au besoin de client. Confuguration de 19 au fil 127.
Équipé du système de contrôle contant de tension et du circuit de freinage intelligent :
En dépistant (supersonique) la longueur du fil enveloppée sur la bobine, la longueur du fil demeurant sur la bobine sera détectée et transmise au PLC. Le PLC commandera l'air de dans-prise par la valve proportionnelle et fera la tension de la constante de wie suivant la longueur de rester de fil. Deux groupes commandant la tension du dics de frein pour que payer- assure la pression sur l'égal de dics. Le circuit de freinage pneumatique est commandé par le circuit de freinage intelligent. Quand l'arrêt d'energency de la machine, le signal de vitesse de chaque cage trasmitted au PLC par sendsor. Le PLC effectuera le calcul automatiquement et fournira la force différente de frein à chaque cage par la valve proportionnelle en conséquence. Alors la cage différente s'arrêtera synchronisé.
Système de contrôle électrique :
Le système de contrôle synchronal pour le strander motorisé distinct est différent avec l'autre système semblable de strander par d'autres fabricants. Il est facile à l'opérateur par l'installation de tous les paramètres sur l'écran tactile. Tous les paramètres de processus peuvent être rappelés. Système unique pro et de date de collection assurer le fonctionnement de machine stable et realiable. La précision de la longueur étendue est moins de 3% quand arrêt d'urgence et moins de 1% quand arrêt normal de ligne (contrôle de transmission de Profibus).
Paramètre technique :
| Modèle de machine | JLK-630 | JLK-710 |
| Diamètre simple de câblage cuivre. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| Diamètre simple de fil d'Alumium. | Φ1.8~Φ5.0mm | Φ1.8~Φ5.0mm |
| Diamètre simple de fil d'alliage d'Alumium. | Φ1.7~Φ4.5mm | Φ1.7~Φ4.5mm |
| Diamètre maximal de toron. | Φ30-55mm | Φ30-55mm |
| Longueur de configuration | 40~350mm (sans étape ajustez) | 40~350mm (sans étape ajustez) |
| Maximum tournez la vitesse | 500rpm | 500rpm |
| Ligne vitesse maximum | 100m/min | 100m/min |
| Vitesse de rebobinage maximum | 150~200m/min | 150~200m/min |
| Épongez dans la cage | 630 | 710 |
| Profit de centre | PND630/1600 | PPND630/1600 |
| Cabestan de double roue | 2000mm, 2500mm | 2000mm, 2500mm |
| La cage tournent le moteur | Moteur à courant alternatif de Siemens | Moteur à courant alternatif de Siemens |
| Toronnage de la structure de cage | 6B, 12B, 18B, 24B, 30B, 36B | 6B, 12B, 18B, 24B, 30B, 36B |
| Méthode de chargement | Chargement latéral ou à chargement par le bas | Chargement latéral ou à chargement par le bas |
